HD-TVI / AHD Schnittstelle für Block Kameras

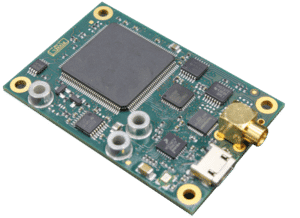

SL4651
SL4651 ist ein analoger HD-TVI/AHD-Videosender mit kleinem Formfaktor. Die LVDS-Videoeingangssignale der Kamera werden demultiplexiert, verarbeitet und über einen MCX-Koaxialanschluss ausgegeben.
Die Kamerasteuerung erfolgt über einen transparenten Vollduplex-Kommunikationskanal. Die physikalische Schnittstelle zwischen Kamera und Kamerasteuerung / PC basiert auf RS232, 3.3V CMOS (LVTTL kompatibel) oder RS485 (optional).
Features SL4651
- =Hochauflösender analoger HD-TVI- oder AHD-Ausgang
- =Nahtloser Anschluss an Zoom-Kamerablöcke mit LVDS-Schnittstelle nach Industriestandard
- =MCX 75 Ohm rechtwinklige Koaxialanschlüsse
- = CVBS loop out (falls die Kamera dies unterstützt)
- =RS232 und 3,3V CMOS Level serielle Schnittstelle zur Kamerasteuerung
- =RS485 Kamerasteuerschnittstelle (optional)
- =Versorgungsspannung 9V bis12V DC geregelt
- =RoHS- und UL/UR-konform
SL4651 Video Standard
Der SL4651 unterstützt die folgenden Videostandards. Beachten Sie, dass die Verfügbarkeit der Videostandards von den Fähigkeiten des verwendeten Kamerablocks abhängt.
| Videostandard | ||||
|---|---|---|---|---|
| 1080p | 30Hz | 25Hz | ||
| 720p | 60Hz | 50Hz |

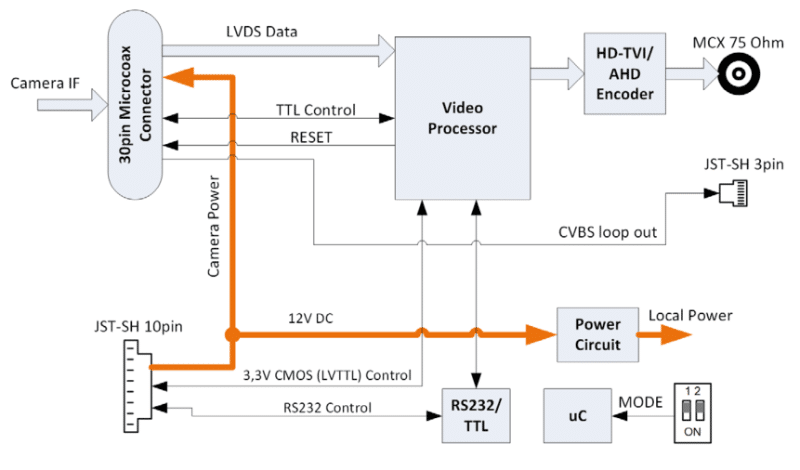

Blockdiagramm SL4651
Angebotsanfrage
Werfen Sie einen Blick auf die Produktions- und Evaluierungskits mit denen Sie unser Produkt in Ihrer eigenen Umgebung testen und benutzen können. Fragen Sie heute noch an!
Anschlüsse

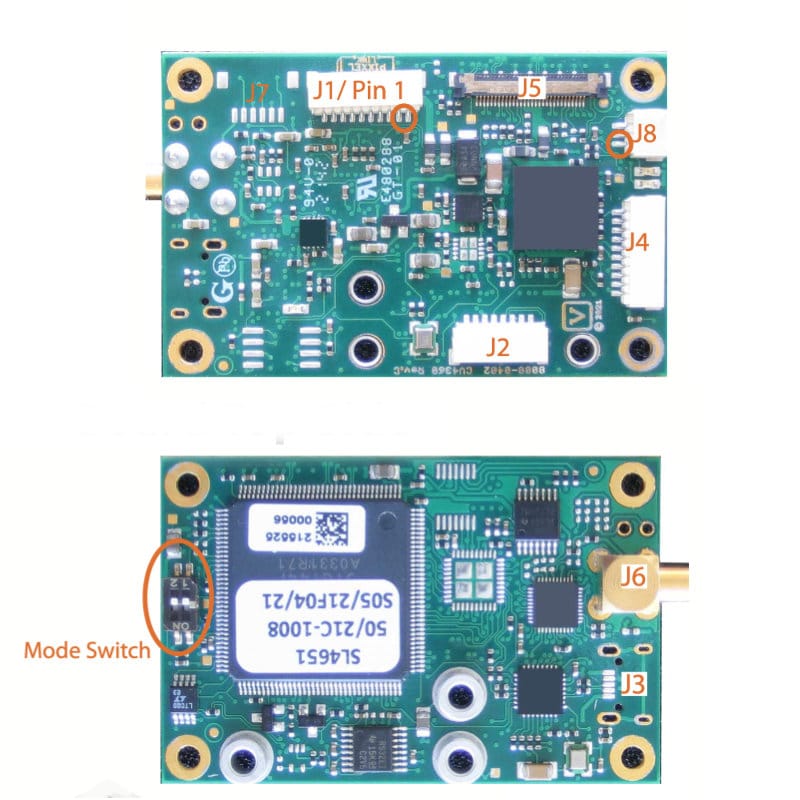

Anschlüsse Übersicht
Stromversorgung und RS232/ TTL Steuerungsschnittstelle (J1)
10-poliger Stecker: JST BM10B-SRSS-TB
1 DC In
2 DC In
3 GND
4 GND
5 Ziehen Sie Pin 5 für 1ms oder länger an GND(0V) für einen Reset, lassen Sie ihn für den Normalbetrieb offen.
6 GND
7 TXD_3V3 (serieller IF-Sender 3,3V CMOS)
8 RXD_3V3 (serieller IF-Empfang 3,3V CMOS)
9 RXD_232 (serieller IF-Empfang RS232-Pegel)
10 TXD_232 (serieller IF-Sendepegel RS232)
LVDS Video (J5)
KEL 30 Stecker für Micro Koaxialkabel
LVDS digital video von der Kamera
serielle Steuerungsschnittstelle
Strom
HD-TVI/AHD-Ausgangsstecker (J6)
Samtec MCX7-J-P-H-RA-TH1
CVBS Loop out (J8)
KJST SM03B-SRSS-TB
1 GND (0V)
2 CVBS-Loop-Out vom 30-poligen Kameraanschluss – Der CVBS-Ausgang am 30-poligen Anschluss muss von der Kamera unterstützt werden.
3 GND (0V)
Allgemeine Informationen
Maße
+ Bauteilhöhe Oberseite = 3,0mm (Abstandshalter), 6,5mm (J6)
+ Max. Bauteilhöhe Unterseite = 3,0mm (J1, J4)
+ Leiterplattendicke 1,44mm
+ Befestigungslöcher Bohrdurchmesser 2,6mm, Stegdurchmesser 5,0mm
Stromversorgung
Geregelter Eingangsspannungsbereich von 9 V bis 12 V DC.
Stromverbrauch
PD = 4,56 W (FCB-EV7520A Kameraobjektiv fest +SL4651)
PSL4651 = 1,28 W (typ.)
(12V DC Versorgung, 1920×1080@30fps, TA = 25°C, Luftfeuchtigkeit = 40%)
Betriebsbedingungen
Umgebungstemperatur (min/max): -10°C/+ 60°C
Luftfeuchtigkeit: 20%-80%
Lagerungsbedingungen
Temperatur (min/max): -20°C/+ 60°C = -4°F/140°F
Luftfeuchtigkeit: 20%-80%
