USB 3.0 Schnittstelle für Block Kameras
TL6032(Horizontaler USB3 Micro B-Anschluss)
Das TL6032 USB 3.0 Interface Board von AIVION wird an die digitale Videoschnittstelle der Blockkameras angeschlossen und unterstützt progressive HDTV-Formate. Da auf diesen Modulen keine Analog-Digital-Wandlung stattfindet, ist eine hervorragende Bildqualität garantiert
Features TL6032
- =Eine kompakte, einfach zu bedienende HDTV-USB 3.0-konforme Videostreaming-Lösung
- = Bis zu 1080p30 unkomprimierte HDTV-Videodaten, 4:2:2 YUV-Format
- =Das Modul empfängt digitale Videosignale am Eingang und sendet UVC-konforme (USB Video Class) Datenpakete mit digitaler Video-Nutzlast an einen angeschlossenen Host-Computer
- =Funktioniert immer als Super Speed USB3.0-Gerät (Host- oder OTG-Betriebsmodi werden nicht unterstützt)
- =Auf dem Host-Computer muss ein UVC-fähiges Betriebssystem laufen (z. B. Microsoft Windows 7)
- =Paralleler Up- und Downstream von Kamerasteuerungs- und Statusdaten möglich (USB CDC)
- =Der Eingang unterstützt gemultiplexte LVDS-basierte Videodaten
- =Vollständig USB-busgespeiste Kameralösung je nach Kamera möglich
- =Die Versorgungsspannung für die Kamera wird onboard erzeugt
TL6032 Video Standard
Der 6032 unterstützt die folgenden HDTV-Videostandards. Beachten Sie, dass die Verfügbarkeit der Videostandards von den Fähigkeiten des verwendeten Kamerablocks abhängt.
| Videostandard | ||||||
|---|---|---|---|---|---|---|
| 1080p | 30Hz | 29.97Hz | 25Hz | |||
| 720p | 60Hz | 59.94Hz | 50Hz | 30Hz | 29.97Hz | 25Hz |

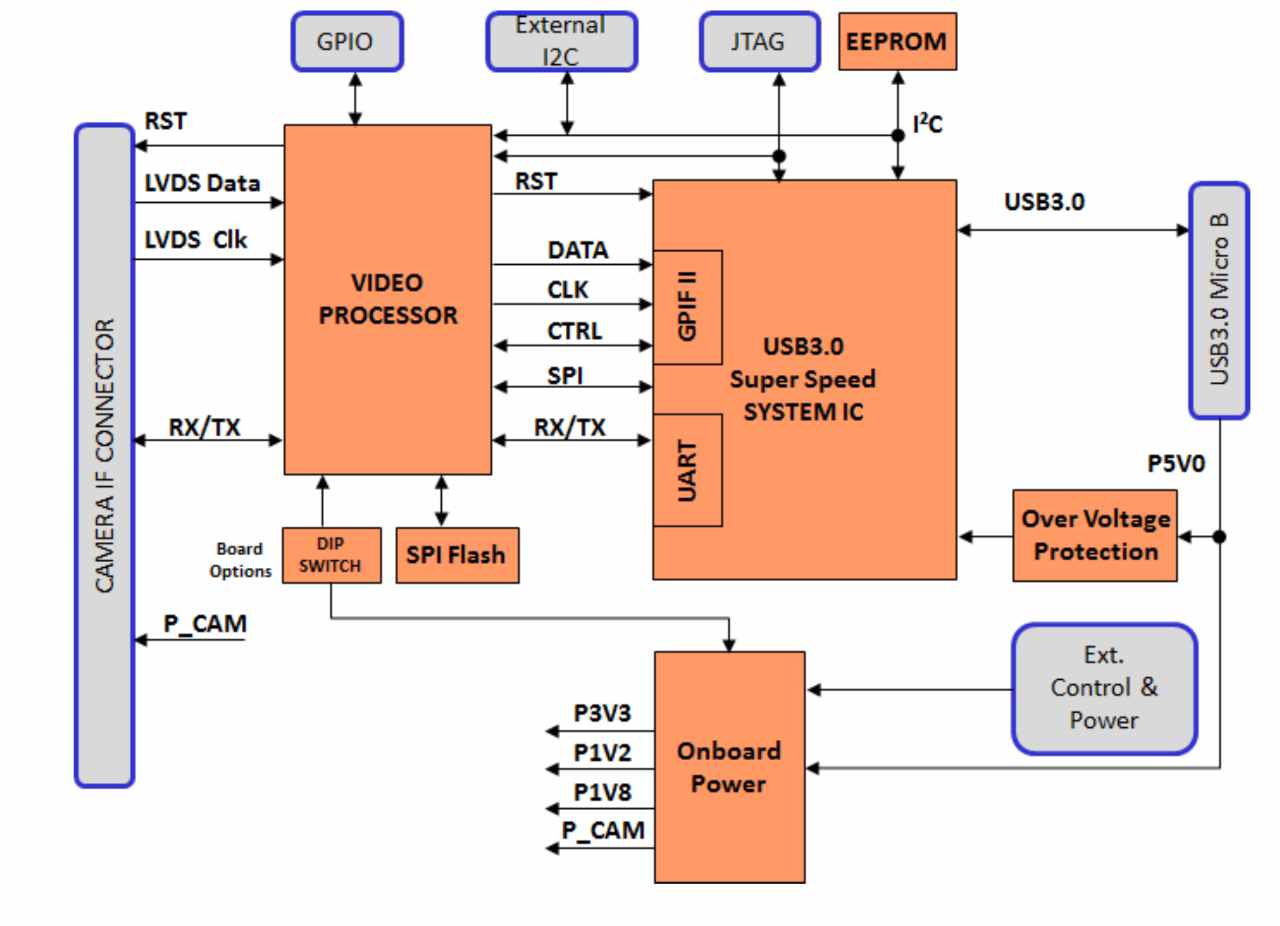

Blockdiagramm TL6032
Angebotsanfrage
Werfen Sie einen Blick auf die Produktions- und Evaluierungskits mit denen Sie unser Produkt in Ihrer eigenen Umgebung testen und benutzen können. Fragen Sie heute noch an!

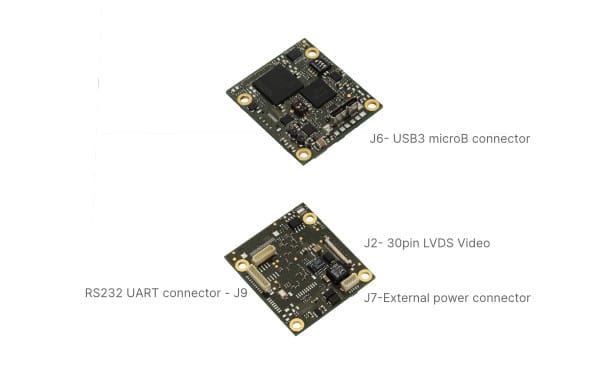

Anschlüsse
Anschlüsse Übersicht
LVDS Video (J2)
KEL 30 Stecker für Micro Koaxialkabel
LVDS digital video von der Kamera
serielle Steuerungsschnittstelle
Strom
USB microB Anschluss (J6)
Horizontal
Externer Stromanschluss (J7)
5 poliger Stecker
Pins 4, 5: GND
Pin 3: System-Reset, für Reset auf GND ziehen
RS232 UART-Anschluss (J9)
Pins 1 bis 7: nicht anschließen
Pin 8: GND
Pin 9: RXD (Host zu Kamera)
Pin 10: TXD (Kamera zu Host)
Allgemeine Informationen
Maße
Boardgröße= 40mm x40mm
Stromversorgung
Die Kameraversorgungsspannung wird am TL6035 durch eine Aufwärtswandlerschaltung erzeugt. Diese Schaltung liefert 9,55 V DC (+/-3 %) an die Kamera.
Hinweis:
USB3.0 ist für eine maximale Ausgangsleistung von 4,5 W pro USB3.0-Anschluss an einem Computer spezifiziert. Viele Hauptplatinen, die in Desktop-Computersystemen verwendet werden, können jedoch mehr USB3-Ausgangsleistung liefern. Bei Notebooks und Laptops, IPCs und SBCs muss von Fall zu Fall geprüft werden, ob die USB3-Ausgangsleistung ausreichend ist oder nicht. Dies liegt in der alleinigen Verantwortung des Benutzers des TL6035.
TL6035 Option für externe Stromversorgung:
Das TL6035 ermöglicht die Verwendung eines externen Netzteils, falls die USB3-Leistung des verwendeten Computers nicht ausreicht. Wie auf Seite 3 dieses Dokuments beschrieben, kann die externe Stromversorgung an J7 angeschlossen werden. Es wird empfohlen, eine Spannung von 6V DC zu verwenden. Falls eine externe Stromversorgung verwendet wird, wird diese Spannung am TL6035 nur für den Hochsetzsteller der Kamera verwendet. Alle anderen elektronischen Geräte am TL6035 werden immer über den USB3-Anschluss versorgt. Für die Verwendung einer externen Stromversorgung sind keine Einstellungen am TL6035 erforderlich. Beim Einschalten einer solchen Konfiguration muss die externe Stromversorgung vor oder zeitgleich mit der USB3-Versorgung erfolgen.
Stromverbrauch
Leistungsaufnahme (FCB-EV75xx + TL6032) 5,6 W
Leistungsaufnahme TL6032: 2,7W/540mA@5V DC (max.)
Betriebsbedingungen
Umgebungstemperatur (min/max): -5°C/+ 60°C = 23°F/140°F
Luftfeuchtigkeit: 20%-80%
Lagerungsbedingungen
Temperatur (min/max): -20°C/+ 60°C = -4°F/140°F
Luftfeuchtigkeit: 20%-80%
