3G-SDI Glasfaser Empfänger für Block Kameras (zwei Leitungen)
TL7071
Die TL7071 Schnittstelle von AIVION ist ein Modul mit kleinem Formfaktor für den Empfang von 3G/HD-SDI-Video auf Glasfaserbasis. Das Interface TL7071 kann als optische Empfängereinheit für optische 3G/HD-Videoübertragungssysteme unter Verwendung von TL7070 oder einem anderen SMPTE297M-2006-kompatiblen optischen Sendergerät verwendet werden.
Features TL7071 – 3G Fiber Empfänger
- =Optischer 3G/HD-SDI-Eingang basierend auf einem SFP-kompatiblen Empfänger
- =Optischer SFP-Empfänger 1260nm-1620nm/10km/LC für SMF enthalten
- =Eingang konform mit SMPTE297M-2006 seriellen optischen 3G/HD-Videostandards
- =Automatische Erkennung des Videostandards
- =Jitter-Entfernung des Eingangssignals
- =Formatkonvertierung für DVI(HDMI)-RGB-Ausgang
- =Reclocked 3G/HD-SDI BNC
- =MCX-Koax-Ausgänge
- =3G/HD-SDI-Ausgänge konform zu SMPTE425M/424M/292M/274M/296M
- =SMPTE425M Level A, Mapping-Struktur 1
- =Wählbare serielle Steuerschnittstelle (RS232 oder 3,3V TTL)
- =Versorgungsspannung: 5V bis 12V DC geregelt
Blockdiagramm TL7071 – 3G Fiber Empfänger
Angebotsanfrage
Werfen Sie einen Blick auf die Produktions- und Evaluierungskits mit denen Sie unser Produkt in Ihrer eigenen Umgebung testen und benutzen können. Fragen Sie heute noch an!
TL7071 Video Standard
Der TL7071 unterstützt die folgenden HDTV-Videostandards. Beachten Sie, dass die Verfügbarkeit der Videostandards von den Fähigkeiten des verwendeten Kamerablocks abhängt.
| Videostandard | ||||||
|---|---|---|---|---|---|---|
| 1080p | 60Hz | 59.94Hz | 50Hz | 30Hz | 29.97Hz | 25Hz |
| 1080i | 60Hz | 59.94Hz | 50Hz | 30Hz | 29.97Hz | 25Hz |
| 720p | 60Hz | 59.94Hz | 50Hz | 30Hz | 29.97Hz | 25Hz |
Anschlüsse

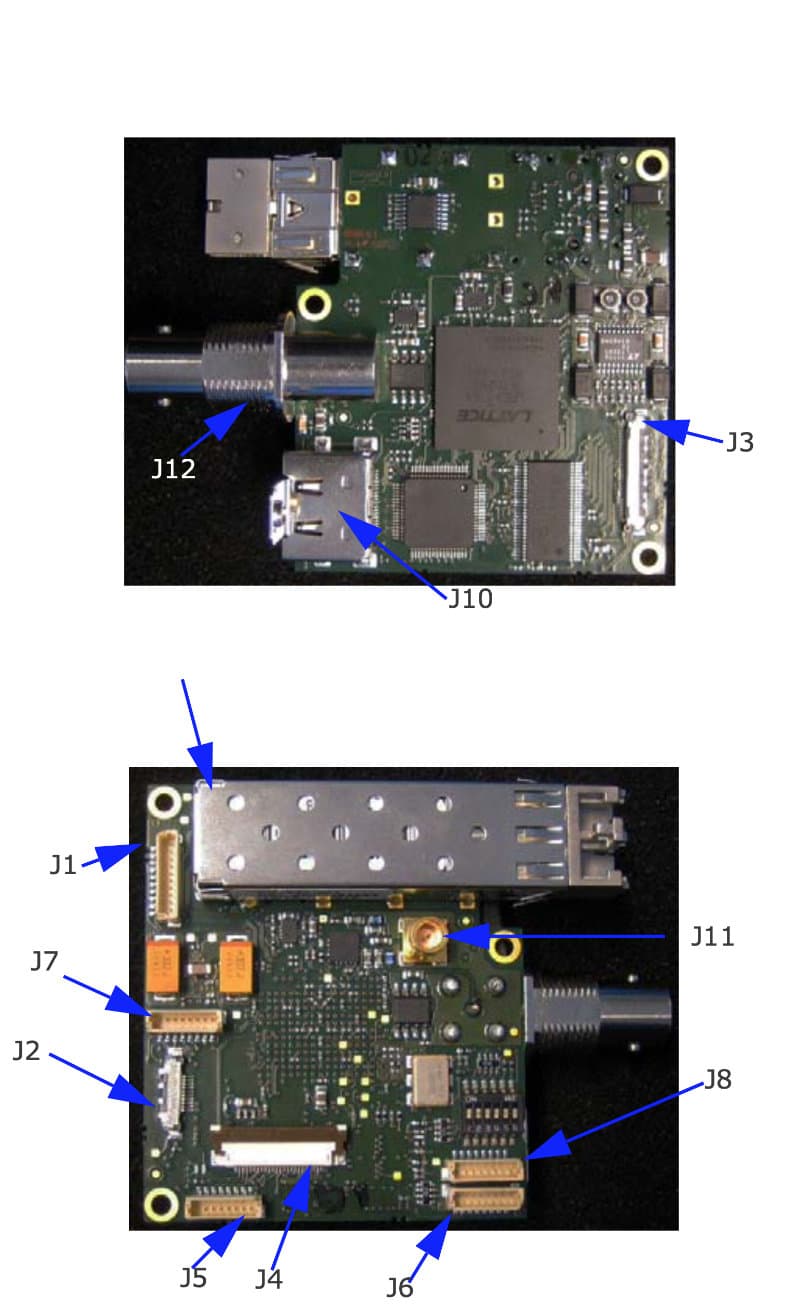

Anschlüsse Übersicht
Stromversorgung und RS232/ TTL Steuerungsschnittstelle (J1)
10-poliger Stecker: JST BM10B-SRSS-TB
1 DC In
2 DC In
3 GND
4 GND
5 Reset / Shut Down, auf GND ziehen, um TL7075 und Kamera zurückzusetzen / abzuschalten
6 GND
7 TXD_TTL ( serieller Funkempfang, 3,3 V) und/oder Alarmausgang
8 RXD_TTL ( serieller Funkempfang, 3,3 V)
9 RXD_232 ( serieller IF-Empfang, RS232-Pegel)
10 TXD_232 ( serielle Funkübertragung, RS232-Pegel)
SFP-kompatibler optischer Transmitter (J9)
HDMI-Ausgangsanschluss Typ HDMR (J10)
Samtec No. 19-02-F-SM
3G/HD-SDI-Ausgang (J11, J12)
75-Ohm-MCX-Buchse

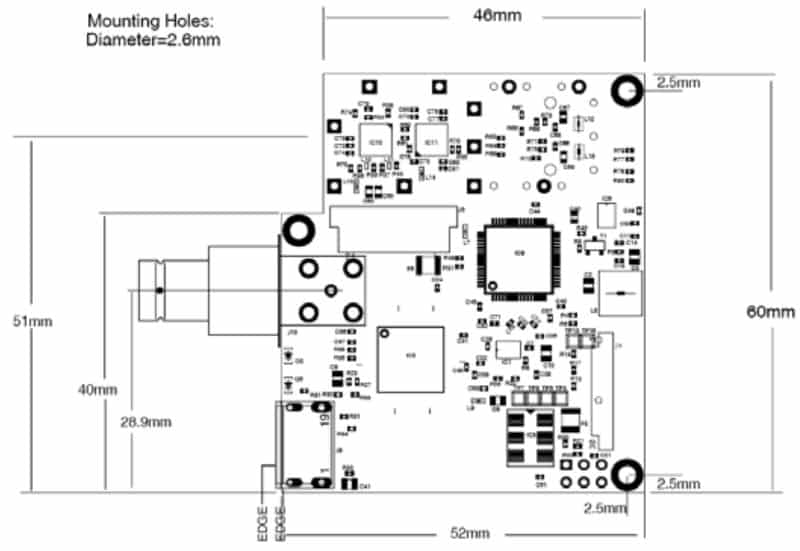

Board Maße
