HDMI zu 3G/HD-SDI Konverter - Board 2 Board Konnektor
NA1012B-ET

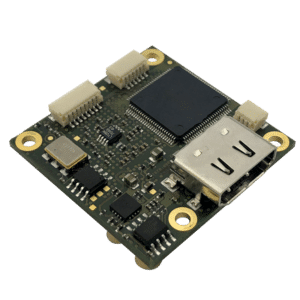

NA1012B-ET ist ein HDMI-zu-SDI-Konvertermodul mit sehr kleinem Formfaktor. Es ist für Anwendungen konzipiert, bei denen minimale Größe und ein großer Betriebstemperaturbereich höchste Priorität haben. Zu diesem Zweck werden sowohl das HDMI-Eingangsvideo als auch die Versorgungsspannung über einen Board2-Board-Steckverbinder zugeführt, wodurch HDMI- und Stromkabel überflüssig werden. Das Konvertermodul kann einfach auf Systemplatinen aufgesteckt werden, die über einen entsprechenden Board2Board-Anschluss verfügen. SDI
Videoausgang ist über zwei rechtwinklige MCX-Koaxialanschlüsse verfügbar.
Wichtiger Hinweis:
NA1012B-ET konvertiert von einer DVI- oder HDMI-Quelle empfangene Videosignale für die Übertragung über eine 3G/HD-SDI-Schnittstelle, die Taktsignale in einem genau definierten Bereich erfordert. Dies ist möglicherweise nicht der Fall, wenn der Standard-HDMI- oder DVI-Ausgang von Desktop-Computern, Laptops oder anderen Consumer-Geräten als Signalquelle verwendet wird.
Features NA1012B-ET
- =HDMI 1.4a Video-Eingang
- =HDMI-Eingang über Board-to-Board-Anschluss
- =Auflösung bis zu 1920x1080p @ 60fps
- =Unterstützung der Eingangsformate RGB444, YCbCr444 und YCbCr422
- =Zwei SDI-Ausgänge unterstützen Bitraten gemäß SMPTE292M und SMPTE424M, 1.485 Gbps, 1.485/1.001 Gbps, 2.97 Gbps, 2.97/1.001 Gbps
- =Video-Ausgangsanschlüsse: 75-Ohm-MCX-Buchsen
- =Nur native Videosignalverarbeitung und -kodierung. Keine Bildskalierung, keine Formatkonvertierung.
- =Stromeingang + 5V bis +18V DC geregelt
- =PCB-Abmessungen 38mm x 38mm
NA1012B-ET Video Standard
Der NA1012B-ET unterstützt die folgenden HDMI Videostandards.
| Videostandard | ||||||||
|---|---|---|---|---|---|---|---|---|
| 1080p | 60Hz | 59.94Hz | 50Hz | 30Hz | 29.97Hz | 25Hz | 24Hz | 23.98Hz |
| 1080i | 60Hz | 59.94Hz | 50Hz | |||||
| 720p | 60Hz | 59.94Hz | 50Hz |
Blockdiagramm NA1012B-ET
Angebotsanfrage
Werfen Sie einen Blick auf die Produktions- und Evaluierungskits mit denen Sie unser Produkt in Ihrer eigenen Umgebung testen und benutzen können. Fragen Sie heute noch an!
Anschlüsse
Anschlüsse Übersicht
Stromversorgung (J1)
3-poliger Stecker
1 VIN, DC Versorgungsspannungseingang
2 Reset (hat 4k7 Pullup zu VIN) Ziehen Sie Pin 2 für 1ms oder länger an GND(0V) für Reset, lassen Sie ihn für normalen Betrieb offen.
3 GND (0V)
HDMI Anschluss (J2)
Samtec Board2Board, ERM8-013-05.0-L-DV-TR
1 Reset (gleiche Funktion wie J1 Pin2)
4,6 HDMI_CLK_N, HDMI_CLK_P
17,19 HDMI_DATA2_N, HDMI_DATA2_P
11,13 HDMI_DATA1_N, HDMI_DATA1_P
5,7 HDMI_DATA0_N, HDMI_DATA0_P
2,3,9,14 GND(0V)
15,21 GND(0V)
18 HDMI_HPD (Hot-Plug-Erkennung)
8 HDMI_CEC
10,12 HDMI_DDC_CLK, HDMI_DDC_DATA
16 HDMI_5V_Eingang
20 VIN DC Versorgungseingang (wie J1 Pin1)
23,25 RXD_TTL, TXD_TTL (wie J3 Pin1/Pin2)
22,24,26 Nicht anschließen
SDI-Ausgangsanschluss (J5)
MCX 75Ohm
SDI-Ausgangsanschluss (J6)
MCX 75Ohm
Allgemeine Informationen
Maße
38mm x38mm
Stromversorgung
Versorgungsspannung 12V DC typ.
Leistungsaufnahme
Betriebsbedingungen
– Luftfeuchtigkeit im Betrieb 20% bis 80%
Weitere Infos über NA1012B-ET
- NA1012B-ET wandelt von einer DVI- oder HDMI-Quelle empfangene Videosignale für die Übertragung über eine 3G/HD-SDI-Schnittstelle um, die Taktsignale in einem genau definierten Bereich erfordert. Dies ist möglicherweise nicht der Fall, wenn der Standard-HDMI- oder DVI-Ausgang
von Desktop-Computern, Laptops oder anderen Consumer-Geräten als Signalquelle verwendet wird.
Die Anforderungen an den HDMI/DVI-TMDS-Eingangstakt sind:
3G-Modus:
148.5MHz oder 148.5 MHz/1.001 +/- 60ppm HD-Modus:
74,25MHz oder 74,25MHz/1,001 +/- 80 ppm - Die aktuelle Geräteversion unterstützt kein Audio.
- NA1012B-ET verarbeitet keine HDCP-verschlüsselten HDMI-Eingangssignale.
- Das Gerät erkennt und misst die Videoeingangsparameter und passt alle erforderlichen Einstellungen entsprechend an. Eine manuelle Steuerung ist nicht erforderlich. Die serielle Steuerschnittstelle kann jedoch zur Statusüberprüfung verwendet werden. Es kann eine Terminalsoftware wie TeraTerm verwendet werden, wobei die Parameter auf 38400bps, 8 Datenbits, keine Parität und 1 Stoppbit (8N1) eingestellt werden müssen. Es darf kein Handshake verwendet werden.
- Je nach Systemkonfiguration und thermischer sowie mechanischer Auslegung der Systemplatine kann ein Kühlkörper erforderlich sein. In einem solchen Fall sollte der Kühlkörper oder das Wärmerohr mit einem der Geräte in Kontakt stehen.
Board Maße
