Duale HD-SDI & HDMI (DVI) Schnittstelle für Block Kameras

TL7050

TL7050-Dual-HD-SDI-HDMI-Interface-250

Die TL7050 Dual 3G/HD-SDI- und HDMI- Schnittstelle von AIVION wird an der digitale Videoschnittstelle (LVDS) der Blockkamera angeschlossen und unterstützt mehrere progressive und Interlace-HDTV-Formate. Da bei diesen Modulen keine Analog-Digital-Wandlung durchgeführt wird, wird eine hervorragende Bildqualität erreicht.

Features TL7050

  • =Digitaler 4 und 8 Channel LVDS-Videoeingang von der Kamera
  • =Vollautomatische Erkennung des Videoeingangsstandards
  • =Zwei 3G/HD-SDI-Ausgänge gemäß SMPTE424M / SMPTE292M
  • =DVI-Videoausgang über HDMI-Anschluss
  • =Native digitale Signalverarbeitung für beste Bildqualität
  • =Ausgang für analoges HDTV YPbPr- und CVBS-Video der Kamera
  • = Serielle Steuerschnittstelle mit RS232 und TTL-Level
  • =Robuste differenzielle serielle RS485-Steuerschnittstelle
  • =Versorgungsspannung 12V DC geregelt
  • =Temperaturüberwachung mit Alarmfunktion

Datenblatt TL7050

TL7050 Video Standard

Der TL7050 unterstützt die folgenden HDTV-Videostandards. Beachten Sie, dass die Verfügbarkeit der Videostandards von den Fähigkeiten des verwendeten Kamerablocks abhängt. * Der TL7050 unterstützt nur max. 1080p30 bei den Tamron Block Kameras.

Videostandard
1080p60Hz59.94Hz50Hz30Hz29.97Hz25Hz
1080i60Hz59.94Hz50Hz30Hz
720p60Hz59.94Hz50Hz30Hz29.97Hz25Hz

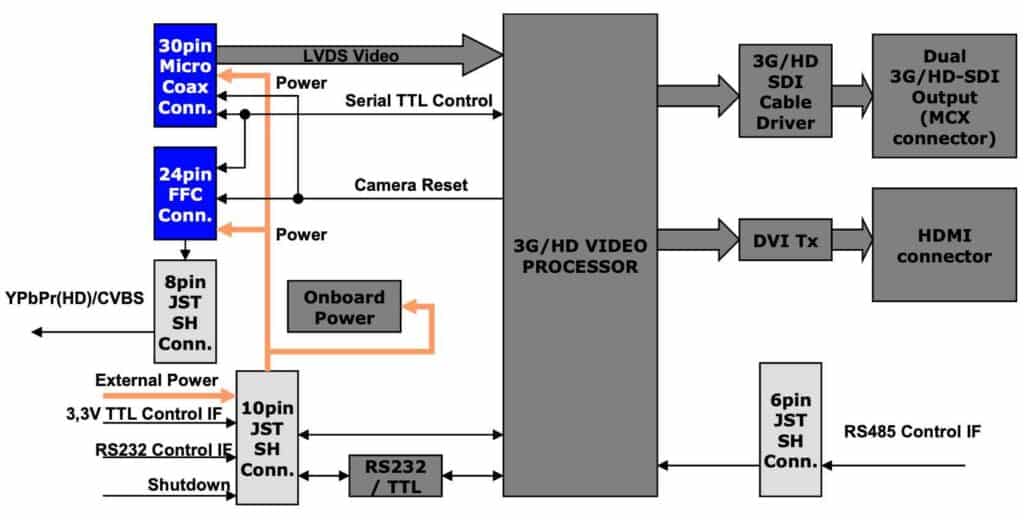

Blockdiagramm TL7050

TL7050 HD-SDI und HDMI Block Diagramm für Block Cameras

Angebotsanfrage

Werfen Sie einen Blick auf die Produktions- und Evaluierungskits mit denen Sie unser Produkt in Ihrer eigenen Umgebung testen und benutzen können. Fragen Sie heute noch an!

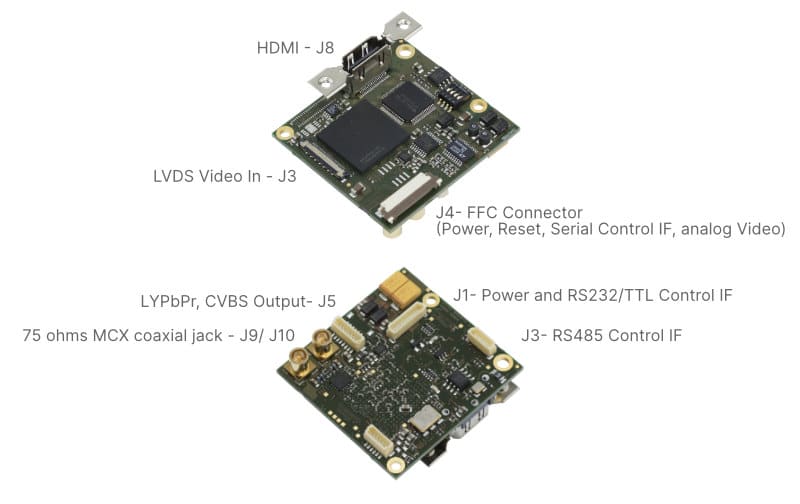

Anschlüsse

Anschlüsse Übersicht

Stromversorgung und RS232/ TTL Steuerungsschnittstelle (J1)

10-poliger Stecker: JST BM10B-SRSS-TB

1 DC In
2 DC In
3 GND
4 GND
5 Reset / Shut Down, auf GND ziehen, um TL7050 und Kamera zurückzusetzen / abzuschalten
6 GND
7 TXD_TTL ( serieller Funkempfang, 3,3 V) und/oder Alarmausgang
8 RXD_TTL ( serieller Funkempfang, 3,3 V)
9 RXD_232 ( serieller IF-Empfang, RS232-Pegel)
10 TXD_232 ( serielle Funkübertragung, RS232-Pegel)

RS485-Steuerungsschnittstelle (J2)

6-poliger Stecker: JST BM06B-SRSS-TB

1 TXD_P (zur Steuerung)
2 TXD_N (zum Controller)
3 RXD_N (von der Steuerung)
4 RXD_P (von der Steuerung)
5 GND
6 3,45V typ. (max. Strom 50mA)

LVDS Video (J3)

KEL 30 Stecker für Micro Koaxialkabel

LVDS digital video von der Kamera
serielle Steuerungsschnittstelle
Strom

Anschluss analoges Video (J4)

24-poliger FFC Stecker

Stromversorgung
Reset
serielle Steuerschnittstelle
analoges Video

Analoger Anschluss YPbPr and CVBS (J5)

8 poliger Stecker: JST BM08B-SRSS-TB

1 Pr
2 GND
3 Pb
4 GND
5 Y
6 GND
7 CVBS
8 GND

HDMI Anschluss (J8)

Kycon KDMI X_FS1V_WS oder ähnlich

Dualer 3G/HD-SDI-Ausgang (J9 / J10)

MCX-Stecker

Allgemeine Informationen

Maße

Boardgröße= 46mm x46mm
Maximale Höhe der oberen Komponenten = 10,5 mm (HDMI-Anschluss)
Maximale Höhe der unteren Komponenten = 6,8 mm (MCX-Anschlüsse)
Leiterplattendicke = 1,56 mm

Stromversorgung

7V bis 12V DC geregelt (13V DC absolut maximal)

Stromverbrauch

FCB-EV7500 + TL7050: 6W
TL7050: 260mA @ 12V DC (typ.)

Betriebsbedingungen

Umgebungstemperatur (min/max): -5°C/+ 60°C = 23°F/140°F
Luftfeuchtigkeit: 20%-80%

Lagerungsbedingungen

Temperatur (min/max): -20°C/+ 60°C = -4°F/140°F
Luftfeuchtigkeit: 20%-80%
